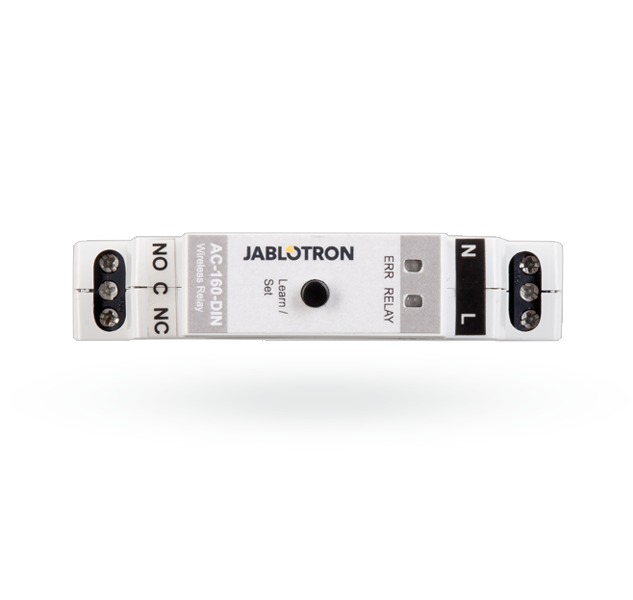

AC-160-DIN Bezdrôtové multifunkčné relé na DIN lištu
AC-160-DIN Bezdrôtové multifunkčné relé na DIN lištu
V prípade naučenia multifunkčného relé do ústredne systému JABLOTRON 100+ kopíruje zvolené PG výstupy. Avšak relé môže byť inštalované ako plne autonómne zariadenie, reagujúce na aktiváciu detektorov série JA-15x.
V tomto prípade relé reaguje podľa zvoleného režimu pre daný detektor (režimy: kopíruj s presahom, impulz, zmeň stav, vypni a blokuj). Rovnako ho možno prevádzkovať kombinovane, kedy relé kopíruje zopnutie PG výstupu z ústredne a zároveň reaguje na aktiváciu naučených jednosmerne komunikujúcich detektorov série JA-15x. Poskytuje galvanicky aj bezpečnostne oddelené prepínacie kontaktné relé pre spínanie silových záťaží 230V/16A. V systéme zaberá jednu pozíciu.
Technické údaje:
• Napájanie: ~ 230 V / 50 Hz, zariadenie triedy ochrany II.
• Vlastný príkon: 0,4 W / max. 1,5 W
• Zaťažiteľnosť kontaktov silového relé: (galvanicky oddelené od ovládacích svoriek): trieda ochrany II:
• Maximálne spínané napätie: 250 V AC / 24 V DC
• Odporová záťaž (cosφ=1): max.16 A
• Indukčná, kapacitná záťaž (cosφ=0,4): max. 8 A
• Halogénové osvetlenie: max. 1000 W
• Minimálny DC spínaný výkon: 0.5 W
• Prierez pripojovaných vodičov: max. 2x 1,5 mm2; max. 1x 2,5 mm2
• Rozmery: 18 x 90 x 65 mm, 1 DIN modul
• Prostredie: II. vnútorné všeobecné (STN EN 50131-1)
• Rozsah pracovných teplôt: -10 až + 40 °C
• Krytie: IP20, IP40 pre predný panel (EN 60529)
• V zhode s: STN EN 300 220-1, STN EN 60950-1, STN EN 60947-6-1, STN EN 50581
