- JA-110N-DIN Zbernicový výkonový modul PG výstupu
JA-110N-DIN Zbernicový výkonový modul PG výstupu
JA-110N-DIN Zbernicový výkonový modul PG výstupu

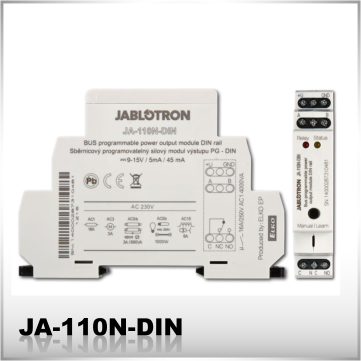

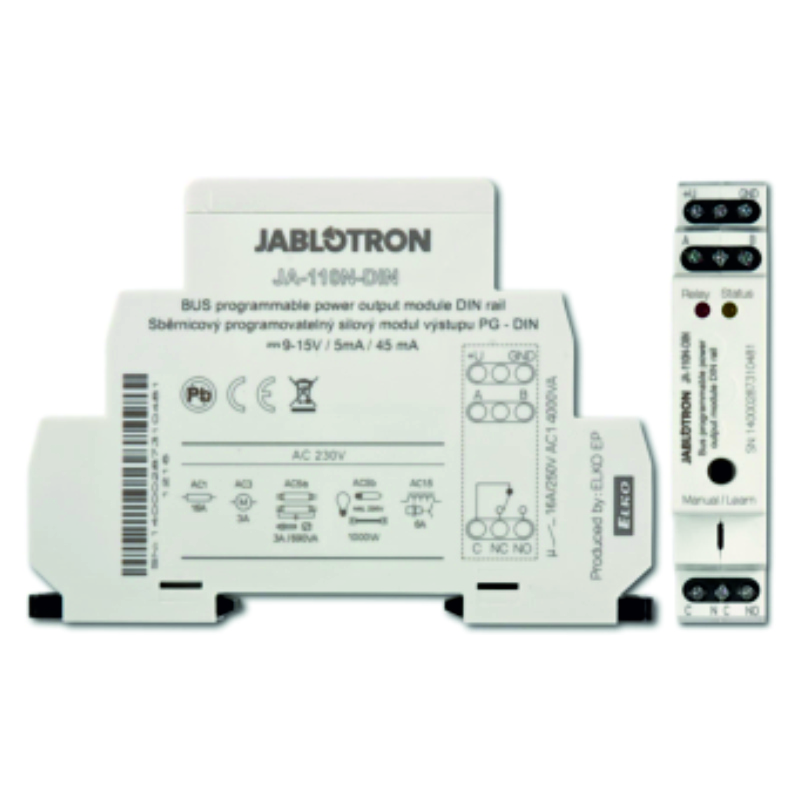

Výkonový modul výstupu JA-110N-DIN je určený pre montáž na DIN lištu. Poskytuje prepínací kontakt výstupného silového relé, ktoré kopíruje stav priradeného výstupu ústredne. Môže slúžiť napr. na ovládanie osvetlenia, ventilátora a pod.
Modul sa pripája na zbernicu systému, z ktorej je aj napájaný.
Do systému sa učí a obsadzuje jednu pozíciu.
Technické údaje:
Napájanie: zo zbernice ústredne 12 V (9 …15 V)
Prúdová spotreba pri zálohe (relé rozopnuté/zopnuté): 5 mA / 45 mA
Prúdová spotreba pre výber kábla: 45 mA
Zaťažiteľnosť kontaktov relé
(galvanicky aj bezpečnostne oddelené od zbernice) - trieda ochrany II:
Maximálne spínané napätie: 250 V AC / 24V DC
Odporová záťaž (cosφ=1): max.16 A
Indukčná, kapacitná záťaž (cosφ=0,4): max. 8 A
Halogénové osvetlenie: max. 1000 W
Jednosmerný DC: 384 W
Minimálny DC spínaný výkon: 0.5 W
Prierez pripájaných vodičov: max. 2 x 1,5 mm2 . max. 1 x 2,5 mm2
Rozmery: 90 x 64 x 18 mm
Prostredie: vnútorné všeobecné
Rozsah pracovných teplôt: -10 až + 40 °C
Krytie: IP-20
Ďalej spĺňa: STN EN 50130-4, STN EN 55022, STN EN 60950-1, DIN lišta EN60715
Modul sa pripája na zbernicu systému, z ktorej je aj napájaný.
Do systému sa učí a obsadzuje jednu pozíciu.
Technické údaje:
Napájanie: zo zbernice ústredne 12 V (9 …15 V)
Prúdová spotreba pri zálohe (relé rozopnuté/zopnuté): 5 mA / 45 mA
Prúdová spotreba pre výber kábla: 45 mA
Zaťažiteľnosť kontaktov relé
(galvanicky aj bezpečnostne oddelené od zbernice) - trieda ochrany II:
Maximálne spínané napätie: 250 V AC / 24V DC
Odporová záťaž (cosφ=1): max.16 A
Indukčná, kapacitná záťaž (cosφ=0,4): max. 8 A
Halogénové osvetlenie: max. 1000 W
Jednosmerný DC: 384 W
Minimálny DC spínaný výkon: 0.5 W
Prierez pripájaných vodičov: max. 2 x 1,5 mm2 . max. 1 x 2,5 mm2
Rozmery: 90 x 64 x 18 mm
Prostredie: vnútorné všeobecné
Rozsah pracovných teplôt: -10 až + 40 °C
Krytie: IP-20
Ďalej spĺňa: STN EN 50130-4, STN EN 55022, STN EN 60950-1, DIN lišta EN60715
