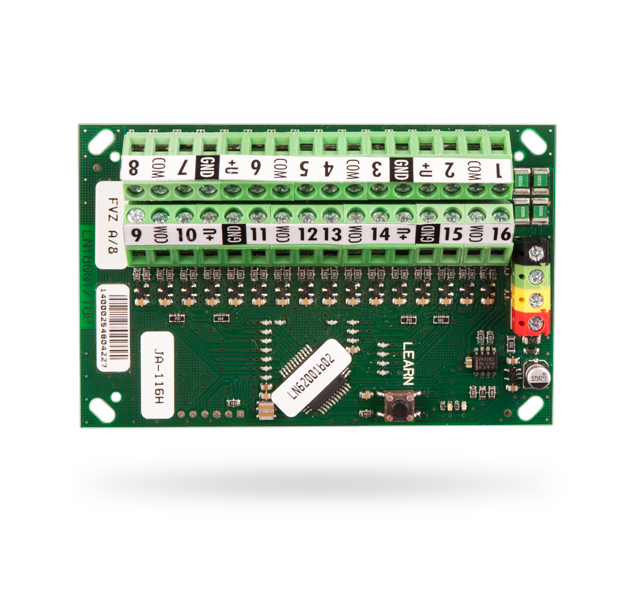

JA-116H Zbernicový expandér - 16 vstupov
JA-116H Zbernicový expandér - 16 vstupov
Modul JA-116H umožňuje napájanie a priradenie až 16 detektorov s kontaktnými výstupmi do zbernice systému JABLOTRON 100. Spôsob zapojenia je možné zvoliť pre každý vstup samostatne.
Zapojenie je možné do spínacej aj rozpínacej slučky, jednoducho alebo dvojito vyváženej. Modul je možné umiestniť priamo do ústredne JA-106K. Je adresovateľný a v systéme obsadzuje 16 pozícií. Expandér v systéme obsadzuje 16 pozícii.
Technické údaje:
• Napájenie zo zbernice ústredne: 12 V (9 … 15 V)
• Prúdová spotreba expandéra (všetky vstupy zopnuté): 25 mA
• Dôležité: K prúdovej spotrebe samotného expandéra je potrebné pripočítať spotrebu zariadení pripojených +U GND výstupy !
• Max. prípustné zaťaženie jedného +U GND výstupu: 100mA
• Max. prípustné zaťaženie všetkých +U GND výstupov: 4x100mA
• Rozmery: 102 x 66 x 20 mm
• Klasifikácia bezpečnosti: stupeň 2 podľa STN EN 50131-1, STN EN 50131-3
• Prostredie podľa STN EN 50131-1 II.: vnútorné všeobecné
• Rozsah pracovných teplôt: -10 až +40 °C
Zapojenie je možné do spínacej aj rozpínacej slučky, jednoducho alebo dvojito vyváženej. Modul je možné umiestniť priamo do ústredne JA-106K. Je adresovateľný a v systéme obsadzuje 16 pozícií. Expandér v systéme obsadzuje 16 pozícii.
Technické údaje:
• Napájenie zo zbernice ústredne: 12 V (9 … 15 V)
• Prúdová spotreba expandéra (všetky vstupy zopnuté): 25 mA
• Dôležité: K prúdovej spotrebe samotného expandéra je potrebné pripočítať spotrebu zariadení pripojených +U GND výstupy !
• Max. prípustné zaťaženie jedného +U GND výstupu: 100mA
• Max. prípustné zaťaženie všetkých +U GND výstupov: 4x100mA
• Rozmery: 102 x 66 x 20 mm
• Klasifikácia bezpečnosti: stupeň 2 podľa STN EN 50131-1, STN EN 50131-3
• Prostredie podľa STN EN 50131-1 II.: vnútorné všeobecné
• Rozsah pracovných teplôt: -10 až +40 °C
