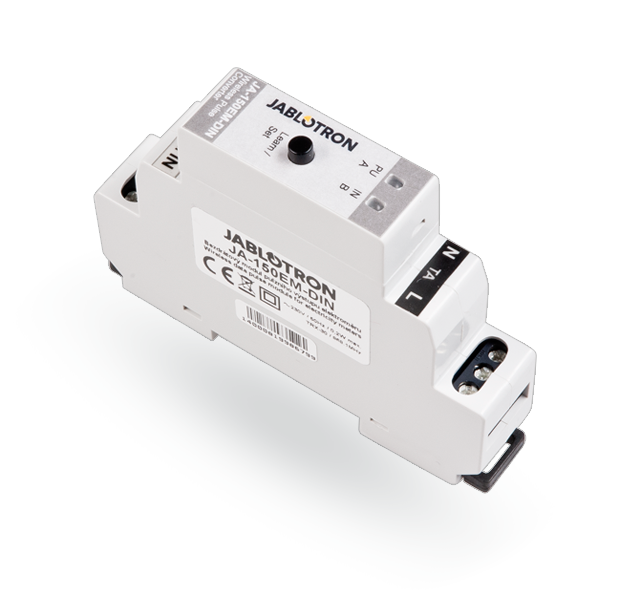

JA-150EM-DIN Bezdrôtový modul impulzného výstupu elektromera
Modul je určený na montáž na DIN lištu a slúži na informatívne zobrazenie stavu elektromera, ktorý má zákazník prehľadne k dispozícii vo webovej samoobsluhe MyJABLOTRON.
Modul obsahuje radiový vysielač určený na bezdrôtový prenos informácií z elektromera cez ústredňu na portál MyJablotron. Prevodník impulzov je napájaný priamo zo siete a obsahuje obvody galvanického oddelenia dimenzované na skúšobné napätie 4kV. Prevodník je konštruovaný pre pripojenie k štandardnému impulznému výstupu SO elektromera. Dokáže rozlíšiť dve tarify (možno ho pripojiť k ovládaciemu vodiču tarify z HDO). Má aj nezávislý vstup, ktorý možno použiť napríklad na ochranu otvorenia dverí rozvodnej skrine.
Technické údaje:
• Napájanie: 230V/50 Hz, zariadenie triedy ochrany II.
• Vlastný príkon: cca 0,1 W
• Pracovná frekvencia: 868 MHz
• Komunikačný dosah: cca 100m (voľný terén)
• Vstup IN: nízkonapäťový, galvanicky oddelený od siete
pracovné napätie 5 V
maximálne vonkajšie prepätie 30 V DC
maximálna dlžka pripojovacieho vodiča 3 m
• Vstup PU: nízkonapäťový, galvanicky oddelený od siete
pracovné napätie 5 V
maximálne vonkajiše prepätie 30V DC
maximálna dlžka pripojovacieho vodiča 3 m
je kompatibilný s impulzným výstupom SO elektromerov triedy B podľa EN 62053-31
• Vstup TA: vstup pre pripojenie ovládacieho vodiča HDO max. 230V AC
• Rozmery: 68 x 96 x 18 mm, 1 DIN modul
• Pracovné prostredie: vonkajšie chránené -20 až +60 °C
• Stupeň krytia: predný panel IP40 podľa EN 60529
• Produkt spĺňa: STN EN 300220, STN EN 50130-4 ed.2, STN EN 55022 a EN 60950-1
Modul obsahuje radiový vysielač určený na bezdrôtový prenos informácií z elektromera cez ústredňu na portál MyJablotron. Prevodník impulzov je napájaný priamo zo siete a obsahuje obvody galvanického oddelenia dimenzované na skúšobné napätie 4kV. Prevodník je konštruovaný pre pripojenie k štandardnému impulznému výstupu SO elektromera. Dokáže rozlíšiť dve tarify (možno ho pripojiť k ovládaciemu vodiču tarify z HDO). Má aj nezávislý vstup, ktorý možno použiť napríklad na ochranu otvorenia dverí rozvodnej skrine.
Technické údaje:
• Napájanie: 230V/50 Hz, zariadenie triedy ochrany II.
• Vlastný príkon: cca 0,1 W
• Pracovná frekvencia: 868 MHz
• Komunikačný dosah: cca 100m (voľný terén)
• Vstup IN: nízkonapäťový, galvanicky oddelený od siete
pracovné napätie 5 V
maximálne vonkajšie prepätie 30 V DC
maximálna dlžka pripojovacieho vodiča 3 m
• Vstup PU: nízkonapäťový, galvanicky oddelený od siete
pracovné napätie 5 V
maximálne vonkajiše prepätie 30V DC
maximálna dlžka pripojovacieho vodiča 3 m
je kompatibilný s impulzným výstupom SO elektromerov triedy B podľa EN 62053-31
• Vstup TA: vstup pre pripojenie ovládacieho vodiča HDO max. 230V AC
• Rozmery: 68 x 96 x 18 mm, 1 DIN modul
• Pracovné prostredie: vonkajšie chránené -20 až +60 °C
• Stupeň krytia: predný panel IP40 podľa EN 60529
• Produkt spĺňa: STN EN 300220, STN EN 50130-4 ed.2, STN EN 55022 a EN 60950-1
Parametre
Výrobca | JABLOTRON |
---|---|
Typ prenosu | Bezdrôtový |
Montáž, umiestnenie | Interiér |
