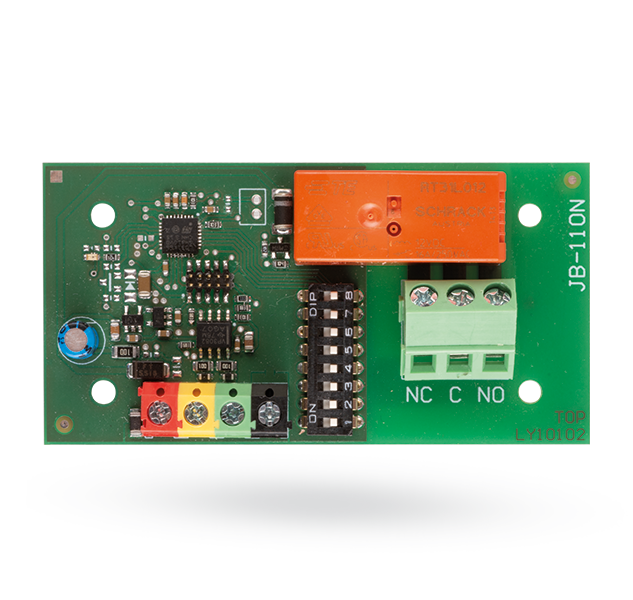

JB-110N Zbernicový modul silových PG výstupov
JB-110N Zbernicový modul silových PG výstupov
Výrobok je komponentom systému JABLOTRON 100+. Poskytuje prepínací kontakt výstupného silového relé. Môže slúžiť napríklad na ovládanie osvetlenia, ventilátora atď.
Modul komunikuje prostredníctvom zbernice a je napájaný zbernicou ústredne. Možno ho inštalovať do inštalačnej krabice JA-19xPL alebo skrine ústredne.
Nie je adresovateľný (neobsahuje v zabezpečovacom systéme žiadnu pozíciu).
Technické údaje:
• Napájanie: zo zbernice ústredne 12 V (9 …15 V)
• Prúdová spotreba pri zálohe (relé rozopnuté/zopnuté): 5 mA/45 mA
• Prúdová spotreba pre voľbu kábla: 45 mA
• Zaťažiteľnosť kontaktov relé:
• • Maximálne spínané napätie: 250 V AC/24V DC
• • Odporová záťať (cosφ=1): max.16 A
• • Indukčná, kapacitná záťaž (cosφ=0,4): max. 8 A
• Minimálny DC spínaný výkon: 0,5 W
• Ochrana: trieda II
• Rozmery: 70 x 38 x 20 mm
• Klasifikácia: stupeň 2 podľa STN EN 50131-1, STN EN 50131-3 len pri umiestnení modulu do krabice JA-194PL alebo JA-195PL s použitím modulu JA-111H TRB
• Prostredie podľa: STN EN 50131-1 II. vnútorné všeobecné
• Rozsah pracovných teplôt: -10 °C až + 40 °C
• Ďalej spĺňa: STN EN 50130-4, STN EN 55022, STN EN 60950-1
