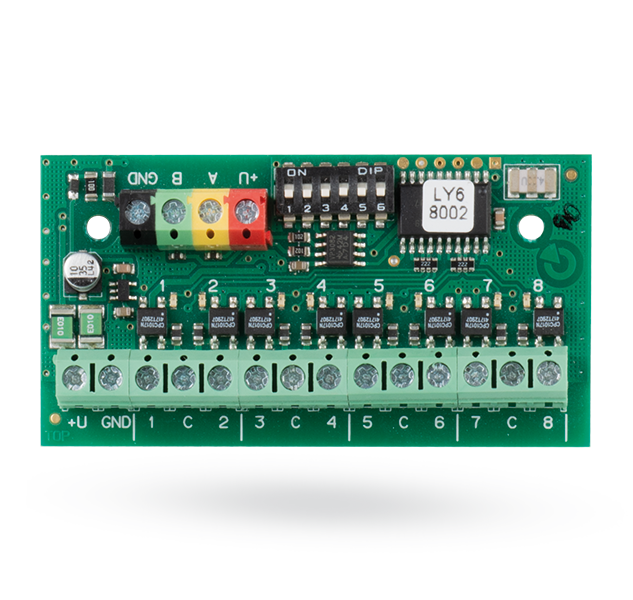

JB-118N Zbernicový signálový modul PG - 8 výstupov
JB-118N Zbernicový signálový modul PG - 8 výstupov
Výrobok je komponentom systému JABLOTRON 100+. Poskytuje celkom osem galvanicky oddelených výstupov. Môže slúžiť napríklad na ovládanie optických indikačných prvkov, rádiových komunikátorov alebo silových relé.
Je konštruovaný pre montáž do viacúčelových krabíc JA-19xPL alebo na DIN lištu. Výstupy sú izolované od zbernice. Nastavovanie sa vykonáva pomocou DIP prepínača.
Nie je adresovateľný (neobsahuje v zabezpečovacom systéme žiadnu pozíciu).
Technické údaje:
• Napájanie: zo zbernice ústredne 12V (9 … 15 V)
• Prúdová spotreba pri zálohe (relé rozopnuté/zopnuté): 5 mA/10m A
• Prúdová spotreba pre voľbu kábla: 10 mA
• Maximálny prúd z výstupu +U (elektronická poistka): <100 mA (pre výpočty prúdu je potrebné pripočítať všetky pripojené zariadenia)
• Rozmery: 77 x 40 x 15 mm
• Klasifikácia: stupeň 2 podľa STN EN 50131-1, len pri umiestnení modulu do krabice JA-194PL alebo JA-195PL s použitím modulu JA-111H TRB
• Prostredie podľa: STN EN 50131-1 II. vnútorné všeobecné
• Rozsah pracovných teplôt: -10 °C až +40 °C
• Ďalej spĺňa: STN EN 50130-4, STN EN 55022, STN EN 60950-1
